Die neue Wandsäge besticht durch maximale Leistung bei geringem Gewicht. Eine lange Lebensdauer und der weltweit längste Serviceintervall bei Wandsägen sorgen ausßderdem für höchste Wirtschaftlichkeit. Dabei helfen baugleiche Vorschub- und Schwenkmotoren, die mit einer verschleißfreien elektromagnetischen Bremse ausgestattet sind.

Erhältlich ist die Wandsäge WS20 auf zwei Schienensystemen, als WS20E für das EURODIMA-Schienensystem und als WS20H für das Schienensystem der H-Version.

/ Wandsägekopf: nur 29kg
/ Motor mit 20 kW ServoPower, handlichen 12 kg und wassergekühlt – kein Nachkühlen mehr notwendig
/ Werkzeuglose Motorverriegelung mittels Handhebel
/ Kraftübertragung vom Motor mit einer gedämpften Klauenkupplung – kein Verschleiß
/ Selbstständige Kühlwasserentleerung aus Motor und Säge – kein Frostschaden mehr möglich
/ Verschleißfreie elektromagnetische Bremse
/ Werkzeugloser Schnellverschluss für Blattschutz
/ LongLife-Serviceintervall erst nach 250 Betriebsstunden
/ Vorschub- und Schwenkmotor sind baugleich – kann leicht gewechselt werden
/ Vorschub- und Schwenkmotor sind mittels Rutschkupplung vor Überlast gesichert
/ Steuerung von Vorschub und Schwenken zur gleichen Zeit möglich
/ Verbessertes Rollensystem durch axiale und radiale Lagerung
/ Bündigflansch von Motorseite aus montier- und demontierbar – radiale Blattflansch-Aufnahme
/ Freier Sägeblattaushub von Durchmesser 825 mm
/ Blattdurchmesser bis 1.600 mm, daher eine max. Schnitttiefe von 725 mm
Serienausstattung mit Funkfernbedienung
/ Luftgekühlte Steuerbox
/ Bei der E & H-Version ist kein extra Bündigflansch nötig
/ Gehärtete Rollenführung
/ Betrieb auch mit 16 A möglich
/ Automatische Regelung der Vorschubgeschwindigkeit

Eurodima WS20E-WS20H-2
Eurodima WS20E-WS20H-3
/ TECHNISCHE DATENWS20E / WS20H
Ausgangsleistung am Sägeblatt20 kW
Max. Drehzahl am Sägeblatt1.140 1/min
Max. Sägeblattdurchmesser1.600 mm
Max. Schnitttiefe725 mm
Vorschub- und Schwenkkraft300 kg
Geschwindigkeit - Längsvorschub0 - 3 m/min
Max. Drehzahl vom Schwenkarm0-2 1/min
Gewicht - Wandsägemotor12,0 kg
Gewicht - Sägekopf ohne Motor29 kg
Sägeblatt Bohrung60 mm - weitere auf Anfrage
Sägeblatt Flansch für bündigen SchnittWS20E - TK 110 - 6xM8, TK 130 - 6 x M8
WS20H - TK 110 - 6xM10, TK 130 - 6 x M8
Maschinentiefe424,5 mm
Maschinenbreite bei horizontalem Schwenkarm430 mm
Maschinenbreite380 mm

WS20E / WS20H Komponenten im Detail

Eurodima WS20E-WS20H-Kompontenen-im-Detail-1

Sägekopf

/ Bündig-Flansch von Motorseite aus montier- und demontierbar
/ Freier Blattaushub von Durchmesser 825 mm

WS20E-WS20H-Kompontenen-im-Detail-2

Sägekopf

/ Einfache Verriegelung mittels eines Handhebels
/ Verbessertes Rollensystem durch axiale und radiale Lagerung

WS20E-WS20H-Kompontenen-im-Detail-3

Sägekopf

/ Vorschub- und Schwenkmotor sind baugleich
/ Rollenführung ist einfach und rasch zum Einstellen ohne Sonderwerkzeug

WS20E-WS20H-Kompontenen-im-Detail-4

Blattschutzhalter

/ Einfach Montage und Demontage
/ Wartungsfreie Kinematic

WS20E-WS20H-Kompontenen-im-Detail-5

Blattschutzhalter

/ Werkzeuglose Verriegelung vom Blattschutz
/ Sehr kompakte Bauweise

WS20E-WS20H-Kompontenen-im-Detail-6

Power Unit

/ Leistungsstarke Steuereinheit mit Touch-Screen
/ Luftgekühlt
/ Long-Life-Service-Intervall alle 250 Betriebsstunden

WS20E-WS20H-Kompontenen-im-Detail-7

Motor

/ Kein Nachkühlen mehr notwendig
/ Selbstständige Kühlwasserentleerung
/ Kraftübertragung mittels gedämpfter Klauenkupplung

WS20E-WS20H-Kompontenen-im-Detail-8

Funkfernbedienung ServoContol

/ Steuerung von Vorschub und Schwenken zur gleichen Zeit möglich
/ Serienausstattung mit Funkfernbedienung
/ Inkl. Bauchgurt

Führungsschiene WS20E

/ Einfache und rasche Befestigung möglich
/ Mit den Schienenbefestigungsböcken auch auf unebene Flächen bestens geeignet
/ Leichte und enorm robuste Bauweise
/ Die Schienenform ist formstabil und sichergehen Verdrehungen
/ Sehr wartungsarm
/ Zahnstange und Führungsleisten sind tauschbar
/ Schienensystem ist kompatibel mit der alten EURODIMA SB321 Wandsäge

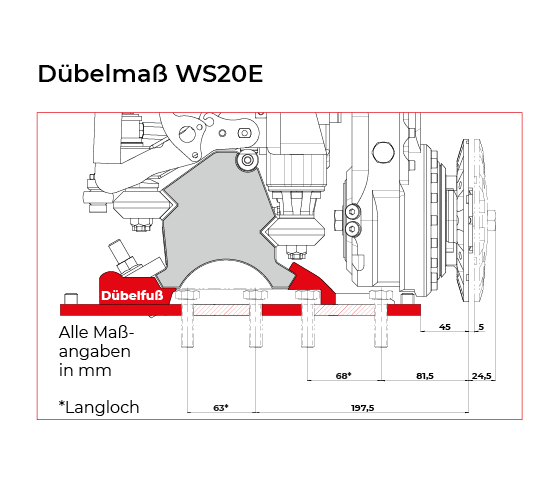

/ Kleinstmöglicher Dübelabstand zum Schnitt nur 81,5 mm

/ TECHNISCHE DATEN6SBZB0316SBZB0666SBZB1316SBZB1966SBZB231
Länge0,30 m0,65 m1,30 m1,96 m2,30 m
Gewicht3,1 kg6,8 kg13,7 kg19,8 kg24,3 kg
Ersatzteile für Führungsschienen-TypenZahnstangeFührungsleiste*
0,30 m6B1005576B320336-2
0,65 m6B1005536B320337-2
1,30 m6B1004376B320338-2
1,96 m6B1009016B320339-2
2,30 m6B1005506B320340-2
Zubehör  Ersatzteile

Schienenbefestigungsbock
Artikel-Nr. 6SBZB09

Führungschienenanschlag
Artikel-Nr. 6WS20EZB02

/ * je Schiene werden 2 Stück Führungsleisten benötigt
/ Betonschrauben, Beilagscheiben, Schlagdübel & weiteres Zubehör finden Sie in den entsprechenden Produktreiter.

Funkfernbedienung
Artikel-Nr. 6SEZB04

/ Hoher Schutz gegen Störungen
/ Neuartiges Design, rutschfester Griff
/ Frequenzmanagement gegen HF-Störungen
/ Innovative Steuerung
/ Vorschub und Absenkung gleichzeitig möglich
/ Reichweite ca. 15 m, je nach Umgebungsbedingungen auch mehr
/ Empfänger direkt im PowerCube bzw. in der PowerUnit verbaut, somit sind keine zusätzlichen Aufbauten nötig und gewährleisten dadurch optimalen Schutz





/ LIEFERUMFANG
1 Sender, 1 Empfänger, 1 Zweischachtladegerät, 2 Akkus, Bedienungsanleitung, Bauchgurt, KFZ-Ladeadapter

/ TECHNISCHE DATENSENDER
SchutzgradIP65/NEMA4
DruckausgleichsventilGoretex Film
FrequenzbandMultiband (400-930 MHz)
Betriebszeit Akku16 Stunden
Temperaturbereich-20°C + 70°C (-4F + 158F)
Gewicht mit Akku950 Gramm
/ TECHNISCHE DATENEMPFÄNGER
Temperaturbereich-20°C + 70°C (-4F + 158F)
Gewicht mit Akku300 Gramm
Abmaße117 x 133 x 36 mm

Wandsägekopf EURODIMA

/ Leichter 29 kg Sägekopf
/ Long-Life-Service-Intervall erst nach 250 Betriebsstunden
/ Vorschub- und Schwenkmotor sind baugleich – leicht zu wechseln
/ Vorschub- und Schwenkmotor sind mittels Rutschkupplung vor Überlast gesichert
/ Verschleißfreie elektromagnetische Bremse

Artikel-Nr.
6WS20E


Blattschutzführung

/ Werkzeugloser Schnellverschluss für Blattschutz
/ Automatische Verriegelung bei synchronem Schwenkarm
/ Einfache Montage in Sekunden

Artikel-Nr.
6WS20ZB01


Antriebsmotor

/ 20 kW Servo-Motor
/ Kraftübertragung vom Motor mit einer gedämpften Klauenkupplung – kein Verschleiß
/ Werkzeuglose Motorverriegelung mittels Handhebel
/ Selbstständige Kühlwasserentleerung
/ Long-Life-Service-Intervall erst nach 250 Betriebsstunden

Artikel-Nr.
6WS20PM


Steuereinheit PowerUnit

/ Luftgekühlte Steuerbox
/ Einfache und benutzerfreundliche Menüführung mittels Touch-Screen

Artikel-Nr.
6WS20PU


Vorschubkabel

/ Länge 10 m
/ Sehr robuste Ausführung
/ Inkl. Zugentlastung und Schutzkappe

Artikel-Nr.
6WS20ZB02


Motorkabel-ServoCable

/ Länge 10 m
/ Sehr robuste Ausführung
/ Gewicht nur 7,8 kg
/ Inkl. Zugentlastung und Schutzkappe

Artikel-Nr.
6SC20


Funkfernbedienung ServoControl

/ Steuerung von Vorschub und Schwenken zur gleichen Zeit möglich
/ Inkl. Bauchgut und 2 Akkus

Artikel-Nr.
6SEZB04


Adapter für EURODIMA Blattschutz

/ Leichter Aluminium-Adapter
/ Blattschutz-Zentrierung durch drei Bolzen

Artikel-Nr.
6WS20EZB01


Führungsschienenanschlag

/ Verhindert das Überfahren vom Schienenende
/ Einfache und rasche Montage möglich

Artikel-Nr.
6WS20EZB02


Wandsägekopf H – für alternative Führungsschiene

/ Leichter 29 kg Sägekopf
/ Long-Life-Service-Intervall erst nach 250 Betriebsstunden
/ Vorschub- und Schwenkmotor sind baugleich – leicht zu wechseln
/ Vorschub- und Schwenkmotor sind mittels Rutschkupplung vor Überlast gesichert
/ Verschleißfreie elektromagnetische Bremse

Artikel-Nr.
6WS20H


Blattschutzführung

/ Werkzeugloser Schnellverschluss für Blattschutz
/ Automatische Verriegelung bei synchronem Schwenkarm
/ Einfache Montage in Sekunden

Artikel-Nr.
6WS20ZB01


Antriebsmotor

/ 20 kW Servo-Motor
/ Kraftübertragung vom Motor mit einer gedämpften Klauenkupplung – kein Verschleiß
/ Werkzeuglose Motorverriegelung mittels Handhebel
/ Selbstständige Kühlwasserentleerung
/ Long-Life-Service-Intervall erst nach 250 Betriebsstunden

Artikel-Nr.
6WS20PM


Steuereinheit PowerUnit

/ Luftgekühlte Steuerbox
/ Einfache und benutzerfreundliche Menüführung mittels Touch-Screen

Artikel-Nr.
6WS20PU


Vorschubkabel

/ Länge 10 m
/ Sehr robuste Ausführung
/ Inkl. Zugentlastung und Schutzkappe

Artikel-Nr.
6WS20ZB02


Motorkabel-ServoCable

/ Länge 10 m
/ Sehr robuste Ausführung
/ Gewicht nur 7,8 kg
/ Inkl. Zugentlastung und Schutzkappe

Artikel-Nr.
6SC20

Funkfernbedienung ServoControl

/ Steuerung von Vorschub und Schwenken zur gleichen Zeit möglich
/ Inkl. Bauchgut und 2 Akkus

Artikel-Nr.
6SEZB04


Adapter für H-Blattschutz

/ Blattschutz-Zentrierung durch drei Bolzen
/ Rasche und einfache Montage

Artikel-Nr.
6WS20HZB01


Kabelfernbedienung

/ Steuerung von Vorschub und Schwenken zur gleichen Zeit möglich
/ Kabellänge 10 m
/ Inkl. Bauchgurt

Artikel-Nr.
6SEZB01


Blattschutz

/ Geringes Gewicht bei hoher Stabilität
/ 3-teilig mit Schnellverschluss

Artikel-Nr.
Blattschutz ∅ 800 mm – 6SBZB0800SC-01
Blattschutz ∅ 1.000 mm – 6SBZB1000SC-01
Blattschutz ∅ 1.200 mm – 6SBZB1200SC-01
Blattschutz ∅ 1.600 mm – 6SBZB1600SC


Blattschutz bündig

/ Geringes Gewicht trotz hoher Stetigkeit
/ Erhältlich in 1-teiliger und 3-teiliger Ausführung

Artikel-Nr.
Blattschutz ∅ 800 mm, 1-teilig – 6SBZB0800B
Blattschutz ∅ 1.200 mm, 1-teilig – 6SBZB1200B
Blattschutz ∅ 1.600 mm, 1-teilig – 6SBZB1600B
Blattschutz ∅ 800 mm, 3-teilig – 6SBZB0800BSC
Blattschutz ∅ 1.200 mm, 3-teilig – 6SBZB1200BSC


Führungsschiene

/ Robuste und leichte Bauweise in Prismenform
/ Zahnstange und Führungsleiste aus Edelstahl

Artikel-Nr.
Länge 0,30 m – 6SBZB031
Länge 0,60 m – 6SBZB066
Länge 1,30 m – 6SBZB131
Länge 1,96 m – 6SBZB196
Länge 2,30 m – 6SBZB231


Schienenbefestigungsbock

/ Stabiler Befestigungsbock
/ Je Schiene 2 Stück notwendig

Artikel-Nr.
6SBZB09


Winkelverstellbock

/ Stufenlos von 0° bis 45° einstellbar

Artikel-Nr.
1-WA-ZB12

Wasserabweisendes Fett

/ Spezialfettschmierkartusche 400 g

Artikel-Nr.
2NT063


Kabelfernbedienung

/ Steuerung von Vorschub und Schwenken zur gleichen Zeit möglich
/ Kabellänge 10 m
/ Inkl. Bauchgurt

Artikel-Nr.
6SEZB01


Blattschutz

/ Geringes Gewicht bei hoher Stabilität
/ 3-teilig mit Schnellverschluss

Artikel-Nr.
Blattschutz ∅ 800 mm – 6SBZB0800SC-01
Blattschutz ∅ 1.000 mm – 6SBZB1000SC-01
Blattschutz ∅ 1.200 mm – 6SBZB1200SC-01
Blattschutz ∅ 1.600 mm – 6SBZB1600SC


Blattschutz bündig

/ Geringes Gewicht trotz hoher Steifigkeit
/ Erhältlich in 1-teiliger und 3-teiliger Ausführung

Artikel-Nr.
Blattschutz ∅ 800 mm, 1-teilig – 6SBZB0800B
Blattschutz ∅ 1.200 mm, 1-teilig – 6SBZB1200B
Blattschutz ∅ 1.600 mm, 1-teilig – 6SBZB1600B
Blattschutz ∅ 800 mm, 3-teilig – 6SBZB0800BSC
Blattschutz ∅ 1.200 mm, 3-teilig – 6SBZB1200BSC


Adapter für EURODIMA Blattschutz

/ Leichter Aluminium-Adapter
/ Blattschutz-Zentrierung durch drei Bolzen

Artikel-Nr.
6WS20EZB01


Schienen, Schienenanschlag und Schienenbefestigungsock etc.

/ Auf Anfrage erhältlich

Wasserabweisendes Fett

/ Spezialfettschmierkartusche 400 g

Artikel-Nr.
2NT063

Service-Kits für WS20E / WS20H

Maschinen-TypKomponente/InhaltArtikel-Nr.
WS20E / WS20HKabelbaum Vorschubmotor6WS20SK3
WS20E 250 Stunden Service-Kit6WS20ESK1
WS20H250 Stunden Service-Kit6WS20HSK1
WS20E / WS20H250 Stunden Service-Kit Motor6WS20PMSK1
WS20E Führungsrollensatz6WS20ESK2
WS20H Führungsrollensatz6WS20HSK2
WS20E Flansch6B007135
WS20HFlansch6B008135
WS20E / WS20HFlansch Deckel6B007145
